洗滌塔工作原理與結構***點詳解

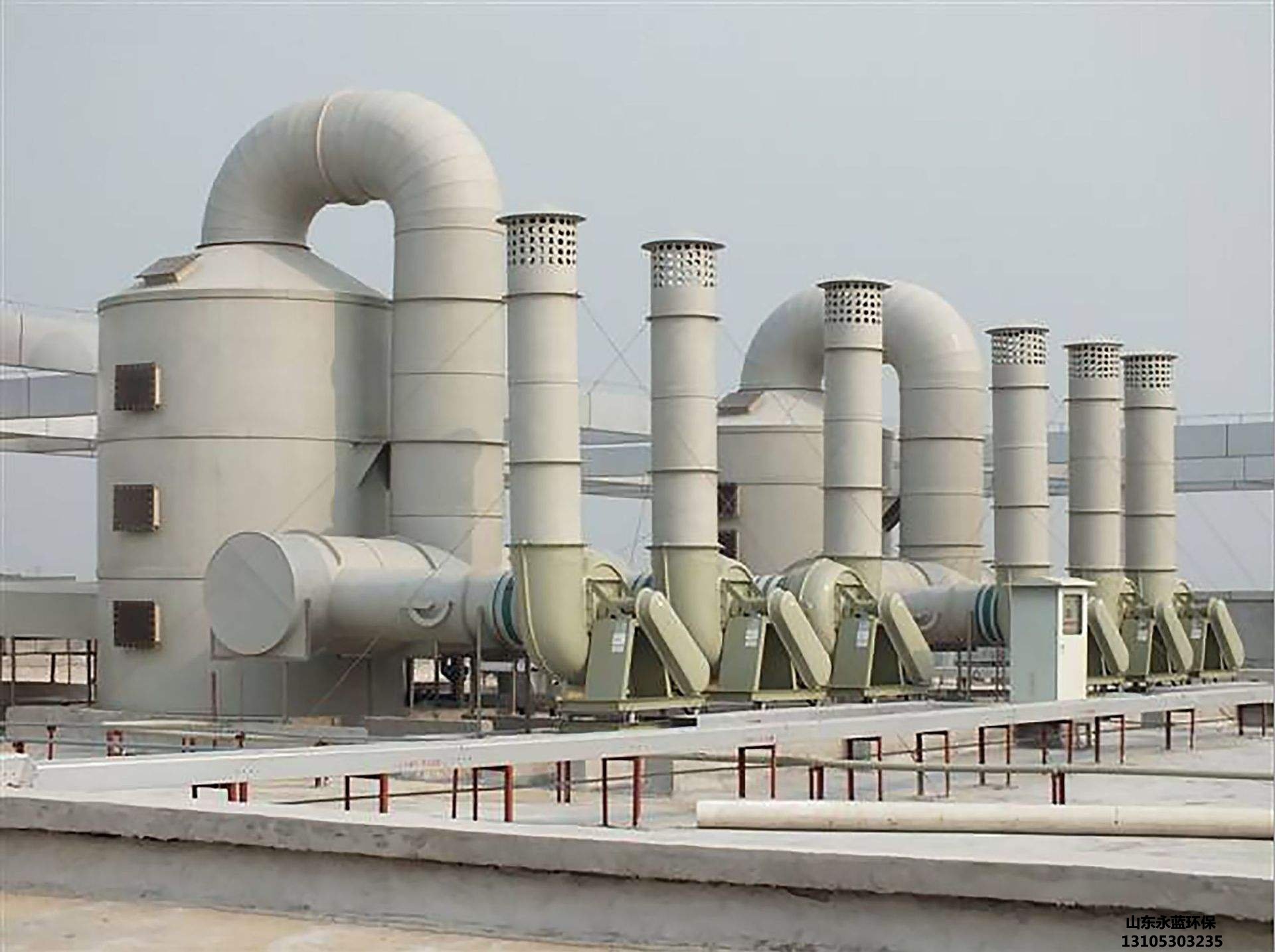

洗滌塔是工業生產過程中用于清除氣體中顆粒物、氣溶膠、酸性氣體和其他污染物的設備。它廣泛應用于化工、制藥、冶金和電力行業，對于保護環境和人類健康至關重要。本文旨在詳細介紹洗滌塔的工作原理及其結構***點。

一、洗滌塔的工作原理

洗滌塔通過液體與氣體的接觸來去除氣體中的污染物質。其工作過程可分為以下幾個步驟：



1. 氣體分散：待處理的污染氣體通過塔底部進入，并通過一系列設計巧妙的分布器均勻分散到洗滌液中。



2. 質量傳遞：在氣體與洗滌液的接觸面上，發生質量傳遞，即污染物從氣相轉移到液相。這一過程通常涉及吸收、吸附或化學反應等機制。



3. 分離與凈化：經過處理的氣體在塔***被收集，而含有污染物的洗滌液則在塔底排出，從而實現氣體的凈化。



二、洗滌塔的結構***點

洗滌塔的設計必須確保有效的質量傳遞和足夠的操作靈活性。以下是洗滌塔的主要結構***點：



1. 塔體：洗滌塔的主體結構通常由耐腐蝕材料制成，如玻璃鋼、塑料、不銹鋼或***殊合金，以適應不同的工藝條件和腐蝕性氣體。



2. 填料層：填料層是洗滌塔的核心部分，提供了***量的氣液接觸面積。填料可以是隨機堆積的填料，如拉西環或貝爾斯派克填料，或者是結構化填料，如蜂窩狀或波紋板填料。



3. 分布器和集液器：為了實現氣體和液體的均勻分布，洗滌塔內部裝有專門的分布器和集液器。這些裝置確保了流體的有效分散和收集，從而提高了傳質效率。



4. 噴嘴和噴霧系統：在某些類型的洗滌塔中，如噴霧塔，使用噴嘴和噴霧系統來產生細小的液滴，增加氣液接觸面積，提高洗滌效率。



5. 除霧器：為了防止洗滌液滴隨凈化氣體排出，洗滌塔***部通常裝有除霧器，它可以捕捉并回收液滴，減少液體夾帶。



6. 支持結構和平臺：***型洗滌塔可能需要額外的支持結構和操作平臺，以便維護人員進行檢查和維護工作。



7. 控制系統：現代洗滌塔通常配備有自動化控制系統，用于監測和調節操作參數，如溫度、壓力、流量和pH值，以確保***性能和安全運行。



結論：

洗滌塔是一種高效的氣體凈化設備，其工作原理基于氣液接觸過程中的質量傳遞機制。它的結構***點包括耐腐蝕的塔體、填料層、分布器和集液器、噴嘴和噴霧系統、除霧器以及支持結構和控制系統。通過這些精心設計的結構***點，洗滌塔能夠有效地去除氣體中的污染物，保護環境和人類健康。
